走進永定河盧梁二標施工項目部，一排實體沙盤吸引了記者的目光。

“永定河盧梁段綜合提升工程重點工作內容為堤防加固，涉及的結構物種類有地下防沖墻、冠梁、拉結板、混凝土護坡、備塌體及地上箱式結構等，其中大部分為地下隱蔽工程，尤其是地下防沖墻施工，全過程均在地表線以下作業”，永定河盧梁項目部副經理陳建華介紹到。

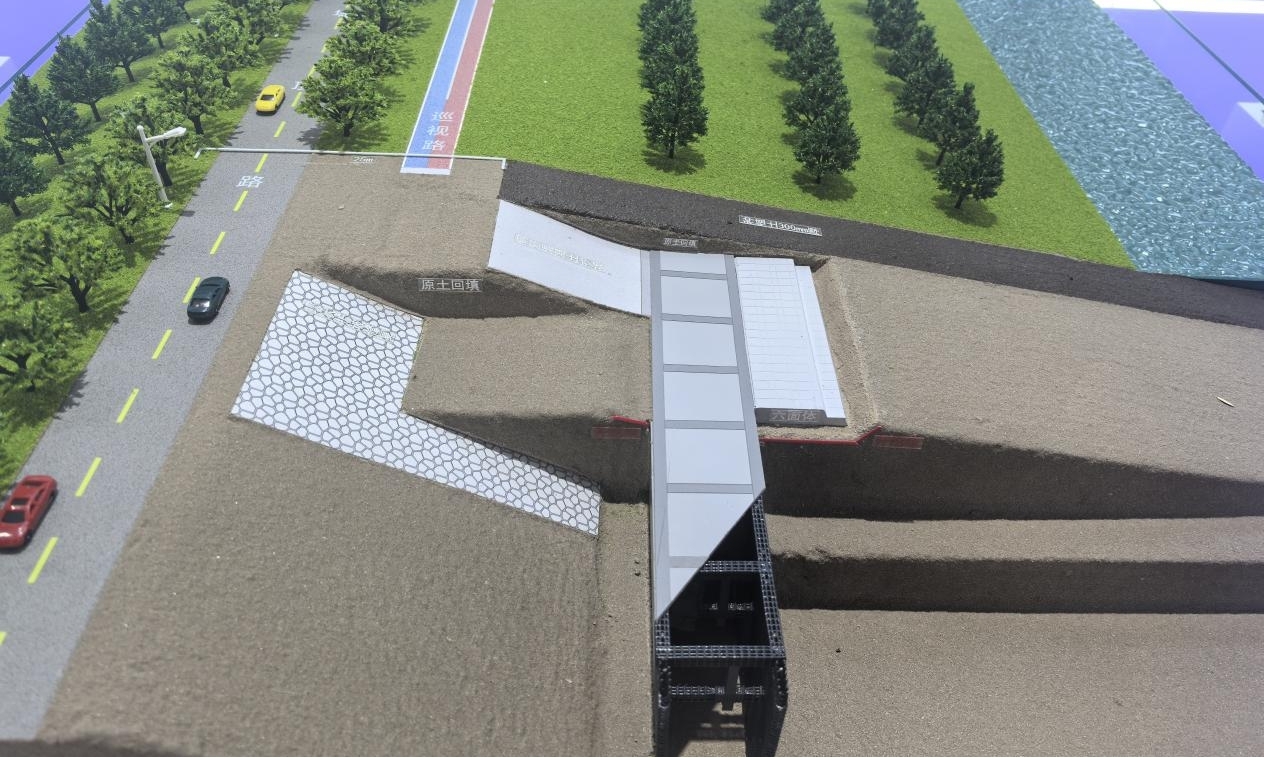

面對晦澀的設計圖紙和復雜的結構形式，盧梁項目部和施工單位中交一公局項目團隊經過深入研究，利用BIM技術將設計圖紙建模翻樣，再通過3D打印技術將各類結構物打印出來，根據各結構物的尺寸和位置制造成實體沙盤，讓施工內容、結構關系、周邊環境、成品效果等一目了然，配合項目平面示意圖，構成了一幅獨特的項目簡介。

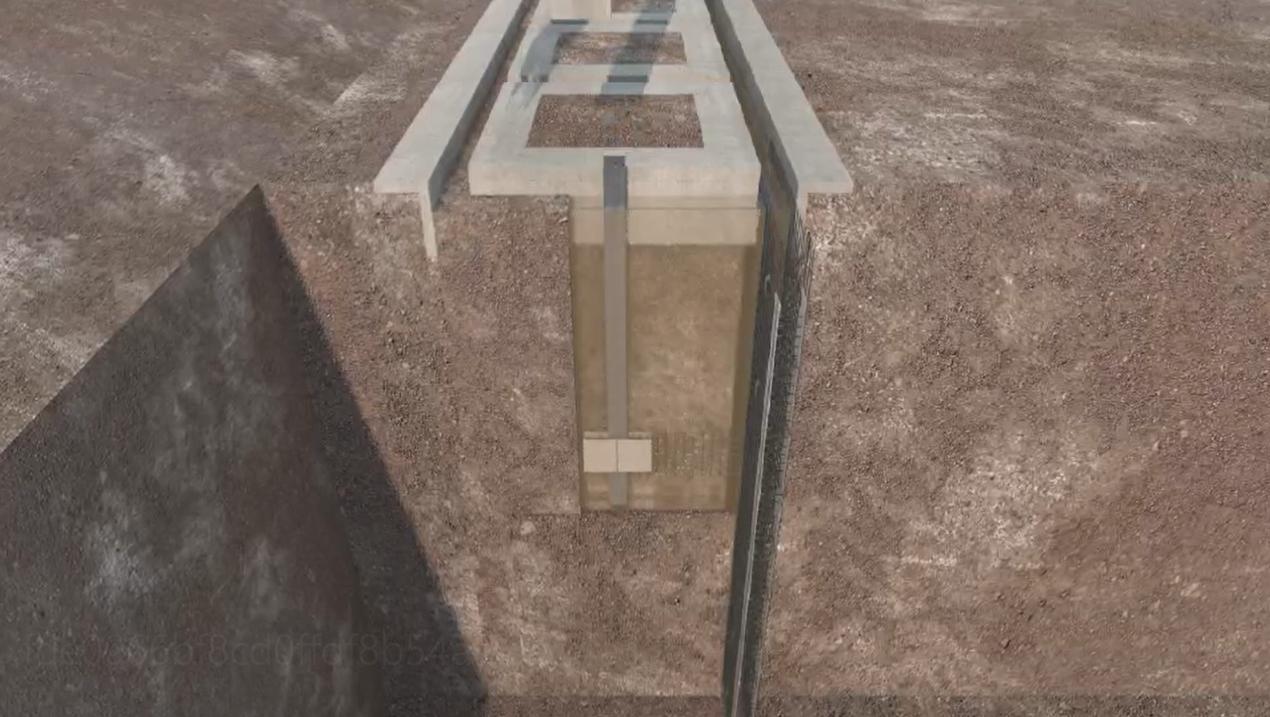

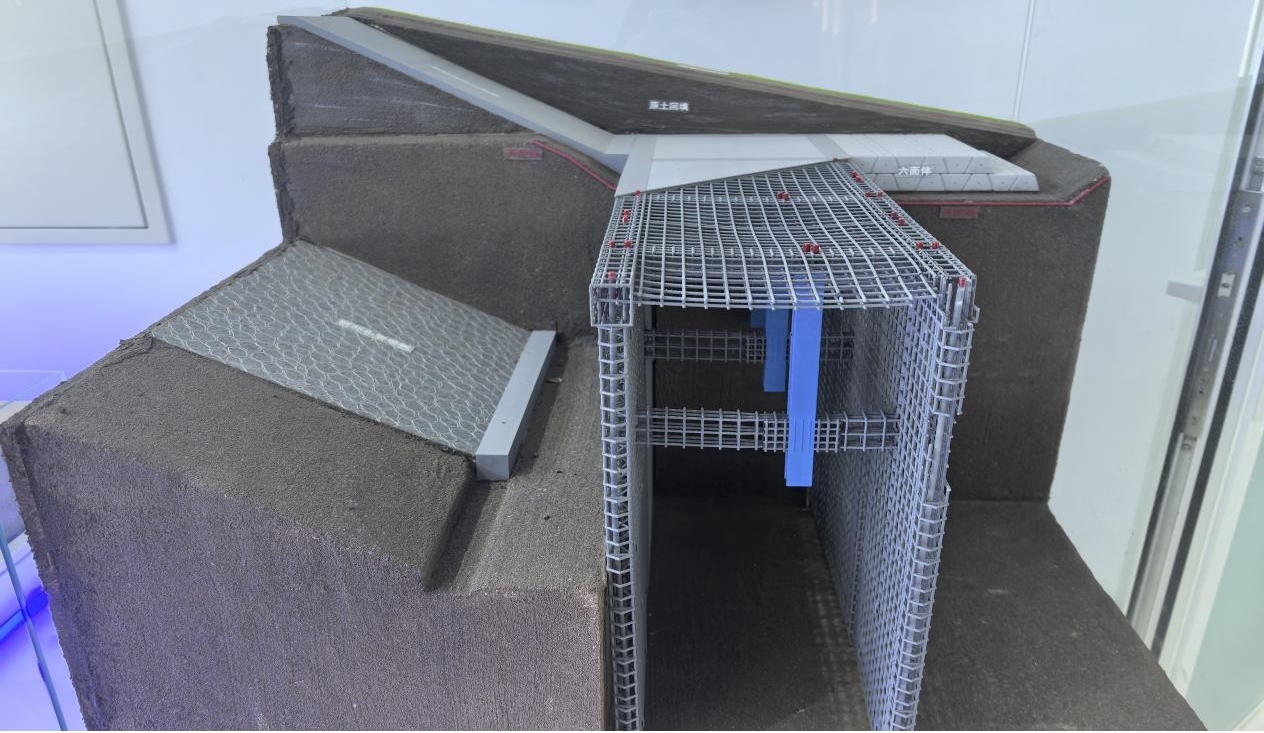

地下防沖墻采用的“Π”形結構+“H”形布置，構造復雜，單墻厚0.6米，高14米，兩墻體間垂直方向每隔6米設置一道高6米的連續墻，連續墻的鋼筋需在地下連接，施工過程采用雙“T”法成槽+排插接頭工藝。為便于作業人員理解和掌握工藝流程，項目團隊將地下防沖墻的鋼筋、墻體、排插接頭等制作成立體模型，配合制作的三維工藝動畫，形成一套立體直觀的3D可視化技術交底。

“可視化技術交底相比傳統的紙質交底，其內容更直觀，對技術重點和質量控制要點也更便于理解，讓廣大技術人員、工人師傅真正看得到，熟知具體要怎樣干，了然于心才能顯現于形?！笔┕挝豁?xiàng)目總工程師張萌說道。

該技術的推進和應用讓平面圖紙立體化，讓施工內容具象化，成為了盧梁二標段的一張新“名片”。
